真空レシーバー＆ローダー
レシーバーは搬送空気から樹脂を分離する容器です。集中式は共通ポンプを使用し、自己完結型ローダーは搬送源を内蔵して単独設備を簡素化します。
- 適する場面
- 機械への自動かつ再現性のある材料供給が必要。
- 確認項目
- 材料形状、ピーク処理量、レシーバー容量、フィルター要件、排出方式、設置高さ。
鉄道貨車、サイロ、フレコンから押出機、成形機、コンパウンダーまで。樹脂の搬送・乾燥・計量・混合・保管・回収を、一貫したマテリアルフローとして計画します。
Advanced Blending Solutions（ABS）の装置を用いて、ペレット、粉砕材、フレーク、粉体、着色材、添加剤を扱う際の技術的な検討項目を整理します。装置名からではなく工程上の課題から始め、樹脂、処理量、レイアウト、運転目標に合わせて仕様を絞り込みます。
日本向け技術参考情報。 日本国内での製品供給可否・担当窓口は、Advanced Blending Solutionsへ直接ご確認ください。Gauge Advisorの本ページは技術選定の参考情報であり、日本国内の販売代理権を示すものではありません。
計量・混合
受入・搬送
乾燥・調質
供給元、供給先、処理量、ユーティリティ、制御を一体で確認。
難搬送ペレット、粉砕材、フレーク、粉体、トリムを最終選定前に試験。
配合、経路、搬送、トレンド、警報、帳票を連携。
設計、据付、立上げ、教育、継続支援まで検討。
総合的なマテリアルハンドリングには複数の装置群が関わります。最も近い症状から有力な出発点を選べますが、ここで最終装置サイズが決まるわけではありません。
レシーバー、ローダー、ポンプ、シーケンス制御、適正径の配管で材料搬送を自動化します。
各成分を重量計量し、樹脂、粉砕材、フレーク、粉体、着色材、液体に合うフィーダーを選びます。
乾燥空気、温度、滞留時間、材料流動を管理し、吸湿性樹脂を適切に調質します。
配合照合、インテリジェント経路切替、バーコード確認、清掃、制御で手接続ミスを抑えます。
貨車荷下ろし、サイロ、中間保管、レベル計測、集じん、搬送能力を一体で計画します。
清浄な工程トリムを回収し、速度制御、トラップ、ろ過、磁選で材料流を保護します。
材料、工程、処理量、現在の課題について回答すると、検討すべき装置群を絞り込めます。最終選定には用途技術者による確認が必要です。
実際の順序は工場と樹脂によって変わります。一部の改善が別の箇所に新たな制約を生まないよう、フロー全体を確認することが重要です。
鉄道貨車、トラック、フレコン、ドラム、または工程回収材。
サイロ、ビン、移動ホッパー、乾燥ホッパー、レベル計測。
ポンプ、レシーバー、配管、バルブ、マニホールド、SMART分配。
乾燥空気、温度、滞留時間、フィルター、材料保護。
重量式フィーダー、配合、成分比、押出制御。
安定した機械供給と、適格な粉砕材または清浄トリムの回収。
以下は初期検討用の構成であり、オンライン見積ではありません。樹脂の挙動、同時需要、距離、揚程、曲がり、ユーティリティ、制御、将来拡張が最終設計に影響します。
保管・調質設備から1台または複数台の機械へ樹脂を自動搬送します。単一ラインの平均処理量ではなく、同時ピーク需要を満たす必要があります。
レシーバーは搬送空気から樹脂を分離する容器です。集中式は共通ポンプを使用し、自己完結型ローダーは搬送源を内蔵して単独設備を簡素化します。
ポンプが搬送気流を生み、シーケンス制御が次に供給するレシーバーを決めます。可変周波数ドライブ（VFD）は材料や経路に合わせて吸引速度を調整できます。

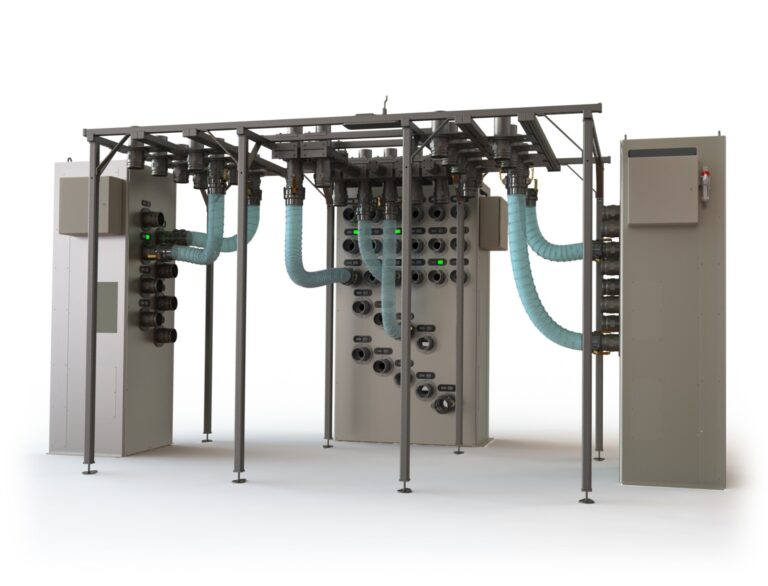

SMARTは複雑な工場で共通配管を減らし、搬送開始前に選択した材料供給元が正しい供給先へ接続されているかを確認します。

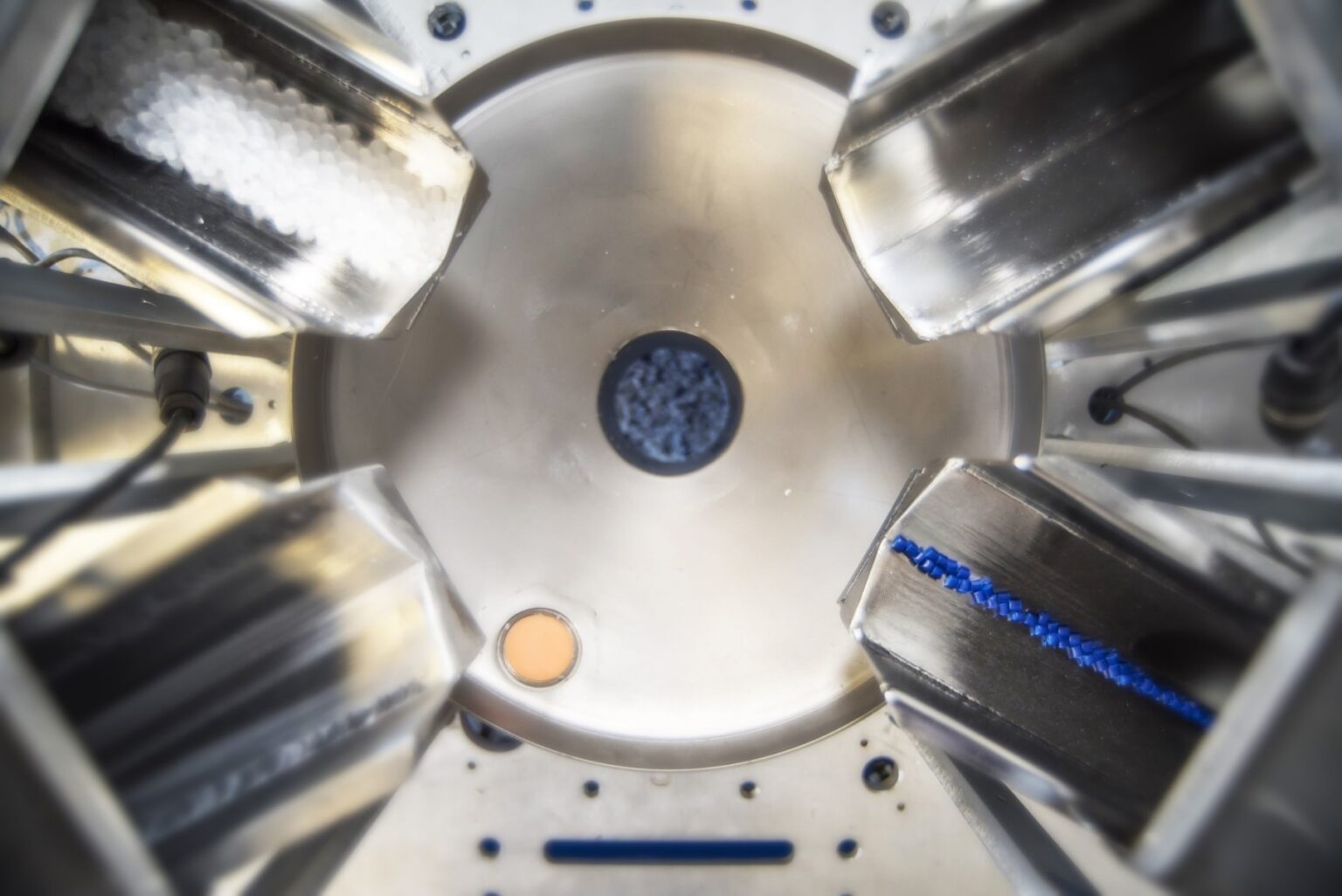

重量式システムは材料を質量で計測します。ABSは各成分を連続計量するため、ブレンダー形式と同様にフィーダー選定と材料挙動が重要です。
SIMPLICITYはLightning振動式またはThunderオーガ式フィーダーで複数材料を同時に計量します。標準ベースサイズの公称目安は約227～2,722 kg/h超（500～6,000 lb/h超）で、実能力は材料によって変わります。

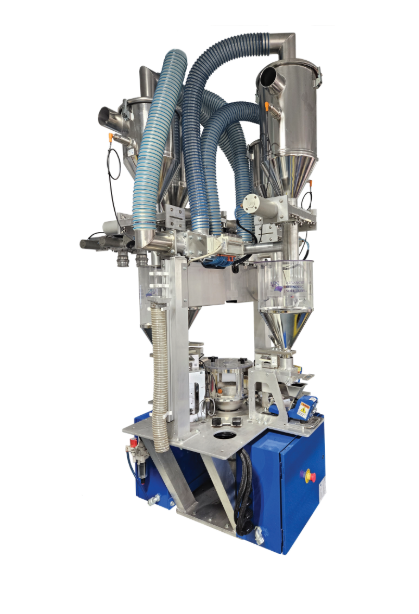

SLシリーズは一体型計量ダウンカマー（小型計量ホッパー）をコンパクトなフレームに収め、機械口元または中二階に設置できます。現行標準サイズの公称目安は約91、227、454 kg/h（200、500、1,000 lb/h）です。
Lightningフィーダーは多くの自由流動性材料に、Thunderオーガは計量しにくい材料に対応します。Chameleon 2.0は新規ブレンダー構成で排出・清掃を自動化し、集中真空清掃はより広い清掃作業を支援します。
重要な選定上の注意：公表供給量は目安です。非常に軽いペレット、フレーク、粉体、高比率の粉砕材、流動性の低い添加剤、高温材料では性能が変わります。フィーダー形状と運転範囲の選定には、代表材料による試験が最も確実です。使用量データ、押出制御、取付、混合材搬送の要件に応じ、計量ホッパーや重力式・真空取出式・連続圧送／真空排出を追加できます。
乾燥はヒーター容量だけでは決まりません。加工前の樹脂に必要な温度、低露点空気、滞留時間、風量を与える必要があります。
TDシステムは3基の切替式デシカント塔を使用し、再生後の残留熱をプロセス空気サイクルへ回収します。現行モデルの公称目安は樹脂・乾燥条件により約11～907 kg/h（24～2,000 lb/h）です。
ホッパーは樹脂を乾燥空気中に保持し、目標状態へ到達する時間を確保します。ローダー、レシーバー、フィルター、取出口は、その状態を保ちながら材料を流す必要があります。
乾燥機画面で空気条件が目標内か確認できますが、部品・ペレットの結果は材料経路全体にも左右されます。露点と温度をトレンド化し、樹脂ハンドリングや工程変化と照合します。
自動化はオペレーターの仕事を分かりやすくするものです。制御が判断すべき内容、工場が必要とするデータ、接続や状態が不正な場合の動作から整理します。
Allen-BradleyまたはBeckhoffのプラットフォームで、混合、真空シーケンス、吸引速度、サイロレベル、押出処理量、層比、SMART分配、工場固有機能を連携できます。
配合接続の確認、受注・シフト別材料使用量、警報調査、トレンド比較、現場巡回を減らした故障診断など、オペレーターの判断に役立つデータを使います。
ボックスチルターは材料を吸引ワンド付近へ集め、バーコードやライトガイダンスは、どの容器をどの供給元・供給先へ置くかの識別を助けます。
バルク設備では、荷下ろし時間、粉じん、ポンプ負荷、移送方式、サイロ容量、レベル計測、経路、下流需要のすべてがボトルネックになり得ます。
直接吸引式は貨車からサイロ上のレシーバーまで樹脂を真空搬送します。吸引／圧送式は、まずレシーバーまたはサイクロンへ吸引し、ロータリーエアロックを介して保管先へ圧送します。
保管設備は機械横の移動ホッパーから、特注溶接・ボルト組立サイロまであります。コーン形状、材料流動、保守アクセス、通気、充填方法、レベル計器を樹脂に合わせます。
空気ろ過は微粉のポンプ流入を防ぎ、バルク移送点で回収粉じんを管理します。差圧フィードバックにより、必要なときだけフィルター清掃を実行できます。
「リサイクル」が指す範囲はさまざまです。ABSは適格な粉砕材やフレークの供給・混合、および清浄な工程内フィルムトリムの再ペレット化に対応しますが、使用済み材の洗浄を含む総合リサイクルプラントとは異なります。

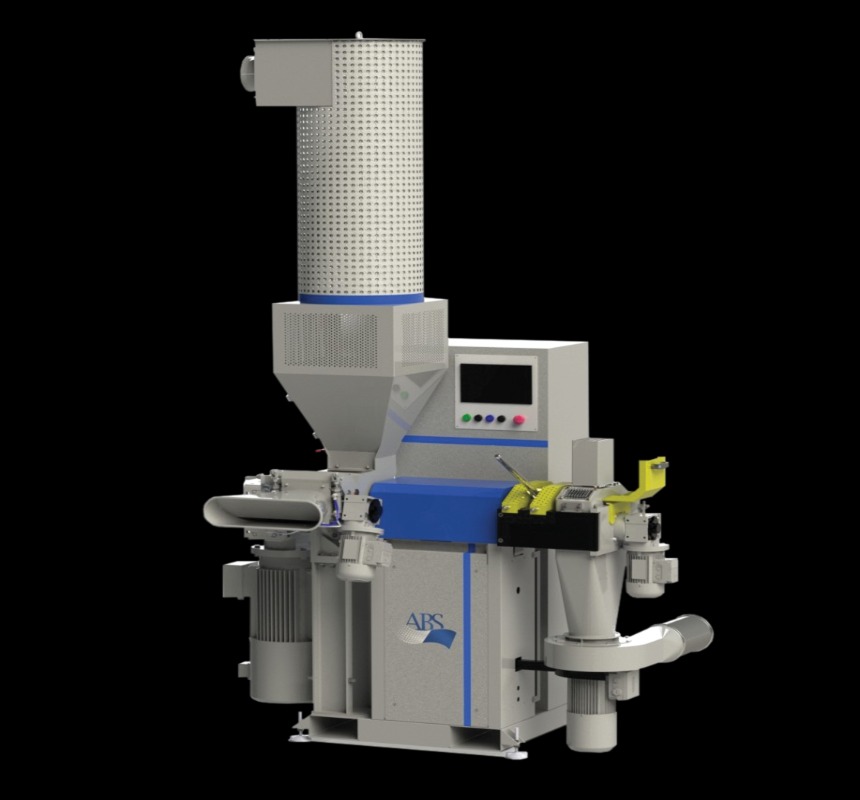

Sasquatchは清浄なインライン・フィルムトリムをペレット化し、生産工程へ戻せるか評価できる状態にします。公表構成は複数のトリム処理量に対応しますが、実能力は材料に依存するため材料試験が推奨されます。
エンジェルヘアトラップは溶融して糸状になった樹脂を捕捉し、発生箇所の特定にも役立ちます。マグネットドロワーは鉄系金属が下流装置へ到達する前に除去します。
粉砕材、フレーク、粉体、繊維、充填材、フィルムトリムは、ブリッジ、分離、発じんを起こし、バージンペレットとは異なる供給挙動を示すことがあります。代表材料試験により、発注前に問題を把握できます。
実押出量の計測と既設樹脂ハンドリングの近代化は、複数の装置群にまたがる代表的なテーマです。
実際の樹脂消費量を計測し、処理量監視、スクリュー回転数制御、ライン速度連携に使用します。
重量で押出処理量を制御 英語既設ABSおよび旧Thoreson McCosh設備について、修理、制御更新、段階拡張、更新を検討します。
既設・旧式システムの近代化を見る 英語Scantechのインライン厚み測定とAddexのインフレーション冷却・厚み制御を、樹脂供給後の工程情報として確認します。
フィルム・シート計測を見る押出機下流の溶融圧力安定化、流量制御、異物ろ過、スクリーン交換をMAAG技術の参考情報として確認します。
メルトポンプ・ろ過を見る装置名は出発点にすぎません。中央列の入力条件が、提案システムで実際の生産制約を解決できるかを左右します。
横方向にスワイプすると全列を比較できます。
| 生産上の症状 | 最初の確認事項 | 有力な初期システム | 期待できる改善 |
|---|---|---|---|
| 機械が材料切れになる | 同時ピーク需要、経路距離、揚程、曲がり、配管径、樹脂形状 | レシーバーまたはローダー、ポンプ、シーケンス制御、適正径配管 | 機械への自動供給と材料切れ停止の削減 |
| 混合比・使用量が変動 | 各成分の最小／最大量、比率、かさ密度、流動性、清掃 | 適合フィーダー付きSIMPLICITYまたはSL連続重量式ブレンダー | 配合の一貫性、材料使用量の可視化、定量供給 |
| 水分起因の不良 | 樹脂、初期水分、時間処理量、乾燥温度、露点、滞留時間 | TDシリーズ乾燥機、CKホッパー、適合する供給・ろ過 | 成形・押出前の材料状態を安定化 |
| 異材・段取り損失 | 供給元、供給先、配合、接続方法、作業手順、パージ方針 | SMART分配、バーコード照合、Chameleonまたは集中清掃、制御 | 接続ミス削減、迅速で再現性ある設定、残留廃棄の低減 |
| エンジェルヘア・劣化ペレット | 材料温度、吸引速度、配管形状、衝突、曲がり、距離 | VFD吸引速度制御と、必要箇所のトラップ・ろ過 | 発生リスク低減、糸状物捕捉、発生源診断の容易化 |
| バルク納入へ拡張 | 納入量、荷下ろし時間、サイロ数、保管日数、粉じん、経路 | 直接吸引または吸引／圧送、サイロ、集じん、SMART、レベル計 | 受入迅速化、容量拡大、拡張可能な材料分配計画 |
| 清浄なフィルムトリムを廃棄 | 材料、トリム形状、量、汚染、熱履歴、再利用目標 | Sasquatchインライン再ペレット化と適格な工程還元処理 | 適合する工程内トリムの回収とバージン材需要の削減 |
この表は装置群を示すもので、最終サイズを決めるものではありません。公表処理量は目安で、かさ密度、粒子形状、水分、温度、添加剤、経路形状、同時需要、運転方法により変わります。
押出、成形、コンパウンディングでは、混合の連続性、材料滞留時間、機械供給、段取り替えへの要求が異なるため、用途確認は工程から始めます。
連続重量式混合、遠隔圧送、処理量制御、層比制御、集中搬送、除湿乾燥、トリム回収を連続工程に合わせて連携できます。
機械への自動供給、水分調質、コンパクト定量供給、フレコン取扱い、配合照合、集中材料分配により、多数の機械で人員とユーティリティを共有できます。
粉体、フレーク、充填材、繊維、粉砕材では、材料試験、専用フィーダー、粉じん対策、堅牢なレシーバー形状、磁選、バージン材との慎重な混合が必要になることがあります。
樹脂ハンドリングは装置のネットワークです。ABSは、工場フローの確認、難しい材料の試験、レイアウト・制御設計、据付・立上げ支援を提供しています。日本での提供可否と担当窓口はABSへ直接ご確認ください。
オンラインツールで初期範囲を整理できます。最終設計には樹脂データ、現場レイアウト、同時需要、ユーティリティ、制御、故障モードの確認が必要です。
工程と生産課題から、有力な装置群を絞り込みます。
全画面版を開く 英語処理量、経路、システム条件から搬送負荷を概算します。
ポンプ需要を概算 英語人件費、材料損失、停止時間、エネルギー、生産条件を比較します。
ROIを概算 英語ABSの全装置ポートフォリオと最新メーカー資料を確認します。
ABS製品を見る 英語以下は各装置の基本的な役割を説明するものです。最終提案は実際の材料と工場条件によって決まります。
ABSへ材料フロー全体の情報を伝えることで、重要な装置群と、最終提案前に必要な追加情報・代表材料試験を確認できます。
日本国内での製品供給可否・担当窓口はAdvanced Blending Solutionsへ直接ご確認ください。Gauge Advisorの日本語ページは技術選定のための参考情報であり、日本国内の販売代理権、販売・据付・保守の提供を示すものではありません。公表処理量・能力は初期仕様であり、最終性能は材料、装置構成、据付、運転条件に依存します。
